Tugas SISTER



TUGAS
SISTEM TERDISTRIBUSI



DI SUSUN OLEH

                                                    TAUFIK ARDIANTORO       101051039
                                                    MUH RIZAL SAIBA              101051021
                                                    SUDRAJAD SETO AJI          101051065
                                                    BAMBANG                            101051081
                                                    ANGGREAWAN                    101051059
                                                    ANDRIANTO                        101051005



INSTITUT SAINS DAN TEKNOLOGI
AKPRIND YOGYAKARTA
TAHUN AJARAN 2012/2013



Pengertian Traceroute

Traceroute (Tracert) adalah perintah untuk menunjukkan rute yang dilewati paket untuk mencapai tujuan. Ini dilakukan dengan mengirim pesan Internet Control Message Protocol (ICMP) Echo Request Ke tujuan dengan nilai Time to Live yang semakin meningkat. Rute yang ditampilkan adalah daftar interface router (yang paling dekat dengan host) yang terdapat pada jalur antara host dan tujuan.


Proses Traceroute

Untuk mengetahui jalur yang ditempuh untuk mencapai suatu node, traceroute mengirimkan 3 buah paket probe tipe UDP dari port sumber berbeda, dengan TTL bernilai 1. Saat paket tersebut mencapai router next-hop, TTL paket akan dikurangi satu sehingga menjadi 0, dan router next-hop akan menolak paket UDP tersebut sembari mengirimkan paket ICMP Time-to-Live Exceeded ke node asal traceroute tersebut. Dengan cara ini, pengirim traceroute tahu alamat IP pertama dari jalur yang ditempuh.

Kemudian, sumber traceroute mengirimkan 3 buah paket UDP lagi dengan nilai TTL yang dinaikkan 1 (TTL = 2), sehingga router pertama di jalur menuju tujuan traceroute akan melewatkan paket UDP tersebut ke router selanjutnya. Router hop kedua akan melihat bahwa paket tersebut sudah expired (TTLnya jadi 1, setelah dikurangi oleh router pertama). Maka, seperti halnya router pertama, router tersebut akan mengirimkan paket ICMP Time-to-Live Exceeded ke sumber traceroute. Sekarang, sumber traceroute telah mengetahui hop kedua dari jalur menuju tujuan traceroute.

Sumber traceroute akan mengirimkan lagi paket UDP dengan TTL ditambah 1 (TTL = 3). Router hop ketiga akan membalas dengan paket ICMP Time-to-Live Exceeded ke sumber traceroute, sehingga sumber traceroute mengetahui alamat IP router hop ketiga. Proses ini akan diulang terus paket UDP yang dikirimkan mencapai alamat IP tujuan traceroute. Tiga buah paket UDP traceroute adalah jumlah paket default dari aplikasi traceroute. Inilah mengapa kita melihat tiga buah tampilan latensi saat melihat hasil traceroute yang dijalankan.

Tidak semua aplikasi traceroute menggunakan UDP. Windows menggunakan paket ICMP, sedangkan sejumlah aplikasi tertentu menggunakan paket TCP. Cara menghitung latensi tiap hop adalah dengan mengukur selisih antara timestamp paket probe yang dikirimkan dengan timestamp dari paket ICMP TTL exceeded yang diterima. Router yang berada sepanjang jalur pengiriman tidak akan melakukan pemrosesan data timestamp. Dari cara ini, yang kita ketahui hanyalah waktu total pulang-pergi dari sumber ke router hop tertentu. Delay yang terjadi sepanjang perjalanan kembali ke sumber juga akan berpengaruh.


Traceroute pada Windows
Cara Melakukan Traceroute :
  1. Klik Start –> Run
  2. Setelah muncul pop up lalu anda tinggal ketikkan –> CMD
  3. Lalu munculah gambar seperti di bawah ini , kemudian anda  tinggal ketikkan –> tracert (spasi) nama domain anda


Penerapan Traceroute

Dalam hal ini kami mempunyai tiga domain yang mempunyai server yang berbeda dan ingin coba di traceroute. website atau domain yang ingin di coba yakni taufik.lab.akprind.ac.id, rizalalfarisi.blogspot.com, dan andrianto.tk



  Hasil Tracert menggunakan CMD


C:\Users\taufiq>tracert taufiq.lab.akprind.ac.id
Tracing route to lab.akprind.ac.id [10.89.20.127]
over a maximum of 30 hops:
  1    61 ms    71 ms    52 ms  10.20.30.29
  2     *        *        *     Request timed out.
  3    76 ms    72 ms    72 ms  10.20.161.38
  4     *       70 ms    47 ms  202.70.56.49
  5    65 ms    73 ms    71 ms  202.70.56.17
  6    90 ms    85 ms    86 ms  ip-177-141.moratelindo.co.id [202.43.177.141]
  7    85 ms    86 ms    65 ms  218.100.36.2
  8    63 ms    84 ms    88 ms  xlnet.openixp.net [218.100.27.87]
  9    93 ms    98 ms    99 ms  112.215.47.203
 10    90 ms    99 ms    99 ms  202.91.8.250
 11   103 ms    87 ms   444 ms  202.91.11.66
 12   102 ms    99 ms   226 ms  202.91.11.70
 13   104 ms   106 ms   106 ms  202.91.10.214
Trace complete.



C:\Users\taufiq>tracert rizalalfarisi.blogspot.com
Tracing route to blogspot.l.google.com [10.89.20.127]
over a maximum of 30 hops:
  1    79 ms    75 ms    73 ms  10.20.30.29
  2     *        *        *     Request timed out.
  3    72 ms    64 ms    48 ms  10.20.161.37
  4     *       67 ms    74 ms  202.70.56.49
  5    52 ms    79 ms    71 ms  202.70.56.17
  6     *        *        *     Request timed out.
  7   126 ms   139 ms   139 ms  ip-176-102.moratelindo.co.id [202.43.176.102]
  8   121 ms   117 ms   154 ms  ip-176-198.moratelindo.co.id [202.43.176.198]
  9   134 ms   133 ms   133 ms  72.14.210.131
 10   129 ms   131 ms   132 ms  66.249.95.124
 11   141 ms   126 ms   129 ms  72.14.233.79
 12   140 ms   128 ms   132 ms  sin04s01-in-f12.1e100.net [173.194.38.140]
 Trace complete.


Tracing route to andrianto.tk [46.21.150.194]
over a maximum of 30 hops:

  1    57 ms    70 ms    71 ms  10.20.30.29
  2     *        *        *     Request timed out.
  3    71 ms    76 ms    74 ms  10.20.161.38
  4     *       72 ms    74 ms  202.70.56.49
  5    72 ms    79 ms    73 ms  202.70.56.17
  6     *        *        *     Request timed out.
  7   126 ms   130 ms   132 ms  ip-179-98.moratelindo.co.id [202.43.179.98]
  8   124 ms   111 ms   227 ms  203.208.131.101
  9   545 ms     *      126 ms  203.208.166.161
 10   298 ms   299 ms   286 ms  203.208.171.186
 11   371 ms   299 ms   312 ms  ge-7-0-0-0.plapx-dr1.ix.singtel.com [203.208.183.178]
 12   297 ms   299 ms   319 ms  paix.he.net [198.32.176.20]
 13   301 ms   326 ms   302 ms  10gigabitethernet4-4.core3.fmt2.he.net [184.105.222.89]
 14   307 ms   305 ms   313 ms  swiftway-2.10gigabitethernet2-3.core1.fmt2.he.net [66.160.172.118]
 15   321 ms   319 ms   332 ms  194.150.21.46.in-addr.arpa [46.21.150.194]

Trace complete.


 Hasil Tracerout menggunakan visual tracerout


a) rizalalfarisi.blogspot.com

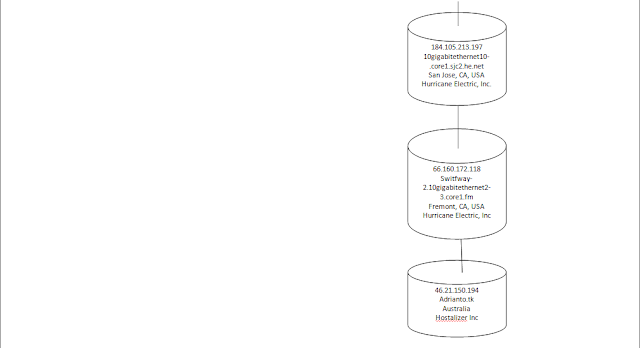

b)  Andrianto.tk



c) taufiq.lab.akprind.ac.id
